cad初学入门

学习CAD画图不是一天两天的事情，如果连cad初学入门的基础知识都不知道那谈何说起。下面南宁天琥小编将给大家带来cad初学入门方法，希望你有收获！

cad初学入门方法：

要想快速的学软件，首先要养成一种好的习惯，那就是尽量用快捷键，然后多找些cad的图纸描图，开始时用简单的。

先看视频教程对其有一个整体的了解，而且这样学起来也非常快，花个一两天时间专门看视频你会学到很多。可以这么说。然后看文本教程做一个系统学习。这是针对想学的比较精的。如果只是普通应用的话，看看视频基本上都能学会。

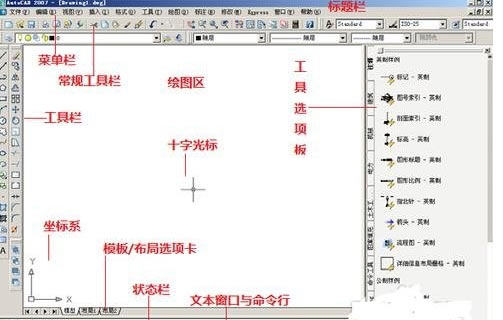

然后需要熟悉CAD的工作界面，点击每一个操作按钮，熟悉每一个命令怎么执行，都是什么命令，然后熟悉基本常用的命令的快捷键 先大体上看一次教程，接下来进行操作（动手画），遇到问题时先想，是在处理不了时再教程里寻找办法（或者使用软件中的帮助命令），很快就能掌握。

学好CAD需要注意的是：我们要熟练掌握一些常用的命令，并理解各参数的用法，也就20-40个命令。还有的是掌握常用命令的快捷键，对有些命令可以了解，熟练掌握图层的用法。

cad初学入门基础操作教程：

创建新图形文件：选择“文件”-->“新建”命令，或在“标准”工具栏中单击“新建”按钮，或按快捷键Ctrl+N都可以创建新图形文件，此时将打开“选择样板”对话框。

打开图形文件：选择“文件”-->“打开”命令，或在“标准”工具栏中单击“打开”按钮，或者按快捷键CTRL+O，都可以打开已有的图形文件，此时将打开“选择文件”对话框。选择需要打开的图形文件，在右面的“预览”框中将显示出该图 形的预览图像。默认情况，在原本对话框中会显示当前文件夹所有后缀为。dwg的文件。

保存图形文件：选择“文件”-->“保存”命令，或在“标准”工具栏中单击“保存”按钮，或者按CTRL+S按都可以保存当前文档。

CAD绘图的前期设置：

1、设置绘图环境：工具——选项，在对话框中可以设置基本的绘图环境

2、设置绘图单位：格式——单位

3、设置图纸范围：格式——图形界限

注意：图形界限相当于指定一个绘图范围，它是一个矩形区域，默认的图纸范围是420*297mm，可根据实际情况设置图形界限，为了使绘图区充满整个屏幕，要执行“视图——缩放——全部”操作。

4、CAD文件的常用保存格式

（1） DWG：是CAD默认的文件类型

（2） DWS：是二维矢量文件，这种格式主要用于在网络上发布CAD图形

（3） DWT：是样本文件格式

（4） DXF：包含图形信息的文本文件，可供其他CAD系统读取该图形文件

cad初学入门之基本二维图形绘制：

1.点 ①点的设置 格式—点样式-设置点样式 ②绘制点 命令：绘图-点-单点、多点 ③绘制特殊点 a定数等分点 是按相间的间距在某个图形对象上标识出多个特殊点的位置，各个等分点之间的间距由对象长度和等分点的个数来决定。使用等分点，可以对直线、圆弧、样条曲线、圆、椭圆和多段线进行等分。 命令：绘图-点-定数等分 b定距等分点 按照某个特定的长度对图形对象进行标记。

2.直线 绘图过程中用得多的图形，可以是一条线段也可以是多条连续的线段，但是每一条线段是独立存在的对象。 两点确定一条直线，所以只要指定了起点和终点就可以确定一条直线。
